37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار

37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار

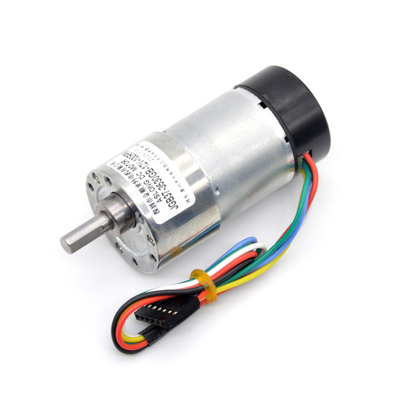

37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار

تصویر بزرگ :  37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار

جزئیات محصول:
محل منبع: چین
نام تجاری: ASLONG
گواهی: Rosh,CE
شماره مدل: JGB37-3530GB
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Negotiation
جزئیات بسته بندی: 144 عدد / کارتن
زمان تحویل: 3-7 روز کاری
شرایط پرداخت: L/C، T/T، MoneyGram
قابلیت ارائه: 10000 عدد در هفته

37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار

شرح
استفاده: برای DIY کموتاسیون: برس خورده
سرعت (RPM): 6-1600 دور در دقیقه تایپ کنید: موتور دنده DC با رمزگذار
بهره وری: IE 1 ساخت و ساز: آهنربای دائمی
مواد: فولاد ضد زنگ ولتاژ: 12v/24v
برجسته:

موتور دنده‌ای با گشتاور بالا 37 میلی‌متری

,

موتور دنده‌ای با گشتاور بالا

,

شافت غیرعادی

موتور دنده DC 37 میلی متری 12 ولت 24 ولت 1600 دور در دقیقه با گشتاور بالا با رمزگذار



گیربکس تمام فلزی با قطر 37 میلی متر گیربکس 12 ولت 24 ولت DC با انکودر 7 دور در دقیقه تا 1600 دور در دقیقه موتور گیربکس شفت خارج از مرکز با گشتاور بالا



معرفی موتور

1. نام موتور: موتور دنده DC 12 ولت 24 ولت با رمزگذار و پوشش محافظ

2. ولتاژ نامی دارای 12 ولت DC و 24 ولت DC است

3. DC 12V;می توانید سرعت بدون بار را انتخاب کنید:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm

گشتاور نامی بین 0.32 تا 41 کیلوگرم بر سانتی متر؛گشتاور استال: بین 1.16-50KG.CM، توصیه می شود که بار پروژه شما از گشتاور نامی تجاوز نکند.یک سرعت بدون بار را در 12 ولت DC انتخاب کنید، گشتاور نامی و گشتاور استال مربوطه وجود خواهد داشت، لطفاً به جدول پارامتر زیر مراجعه کنید.

4. DC 24V;می توانید سرعت بدون بار را انتخاب کنید:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm

گشتاور نامی بین 0.4 تا 50 کیلوگرم بر سانتی متر؛گشتاور استال: بین 1.7-60KG.CM، توصیه می شود که بار پروژه شما از گشتاور نامی تجاوز نکند.سرعت بدون بار را در 24 ولت DC انتخاب کنید، گشتاور نامی و گشتاور استال مربوطه وجود خواهد داشت، لطفاً به جدول پارامتر زیر مراجعه کنید.

5. جهت چرخش موتور: CW یا CCW، پشتیبانی معکوس.
با تغییر نحوه اتصال الکترودهای مثبت و منفی، چرخش موتور در جهت عقربه‌های ساعت یا خلاف آن را کنترل کنید.

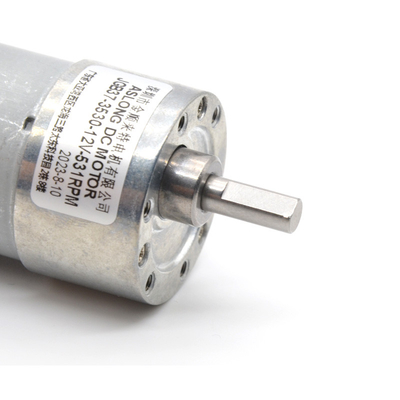

6. شکل شفت موتور: نوع D، لطفاً برای تمام ابعاد موتور به نمودار اندازه زیر مراجعه کنید.

7. مواد چرخ دنده: چرخ دنده های فلزی باعث دوام بیشتر موتور می شوند

8. سرعت موتور را می توان با استفاده از کنترل کننده سرعت تنظیم کرد.

9. موتور هنگام کار صدای استاندارد دارد.اگر پروژه شما الزاماتی برای صدای کار موتور دارد، لطفا قبل از خرید با ما مشورت کنید.ما به شما چند پیشنهاد خواهیم داد.متشکرم.

وقتی موتور معکوس می شود، صدای کار موتور بیشتر از چرخش رو به جلو خواهد بود که طبیعی است.

10. این موتور برای انواع تجهیزات میکرو اتوماسیون مناسب است.تا زمانی که قبل از خرید تایید کنید که ولتاژ موتور و گشتاور انتخابی شما برای ولتاژ و بار پروژه شما مناسب است، محدودیتی برای دامنه استفاده از این موتور وجود ندارد.
به عنوان مثال، ماشین اسباب بازی؛پرده های برقی؛موتورهای بیلبورد ;لوازم خانگی و غیره

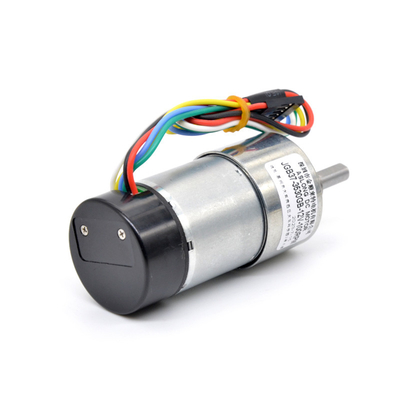

معرفی رمزگذار

1. ویژگی های برجسته: این موتور دارای رمزگذار.موتور دارای عملکرد اندازه گیری سرعت است.

2. انکودر کارایی بالایی دارد و یک انکودر مغناطیسی افزایشی دو کاناله و سه کاناله است.می تواند با محیط های خشن سازگار شود.هر رمزگذار مغناطیسی دارای یک شبکه مغناطیسی و حساسیت مغناطیسی برای تشخیص موتور است.زاویه فاز مربعی دو کانال خروجی موج مربع 90 درجه سانتیگراد است، موتور دارای دو خط سیگنال است، موتور یک دور می چرخد، هر خروجی 16 موج مربعی دارد.

شکل زیر یک نمودار شماتیک از اتصال رمزگذار است.خروجی مدار ;خروجی موج مربعی

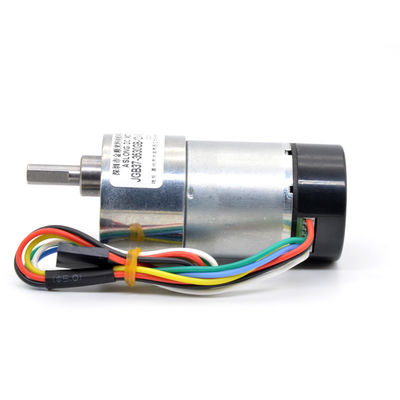

روش سیم کشی

خط قرمز: قطب مثبت منبع تغذیه DC متصل به موتور

سیم مشکی: قطب منفی منبع تغذیه DC متصل به موتور

خط سبز: زمین سنسور

خط آبی: منبع تغذیه سنسور

سیم زرد: سیگنال نقطه خروجی

خط سفید: نقطه خروجی سیگنال B

  •





  • 37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 037 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 1

  •

  • سازه های :

    1. از تمام چرخ دنده های فلزی استفاده کنید

    2. کویل مس خالص با رسانایی فوق العاده بالا و مقاومت در برابر درجه حرارت بالا

    3. موتور دارای انکودر است، می توانید تعداد دورها را اندازه گیری کنید

    4. با استفاده از چرخ دنده های باکیفیت، چرخ دنده ها عملیات حرارتی شده و در برابر سایش مقاوم تر هستند و باعث می شود موتور دوام بیشتری داشته باشد.

    5. موتور این لینک روکش محافظ ندارد.اگر به موتوری با پوشش محافظ نیاز دارید، لطفاً قبل از خرید با ما تماس بگیرید.

37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 2

جدول پارامترهای موتور:

بار پروژه شما نباید از گشتاور نامی موتور بیشتر شود، در غیر این صورت عمر موتور کاهش می یابد

پارامترهای جدول زیر پارامترهای ولتاژ نامی اتصال موتور 12 ولت / 24 ولت است.

اگر موتور به یک ورودی ولتاژ نامی وصل شود، تمام پارامترهای موتور تغییر می کند.

JGB37-3530 نرخ ولت DC12V

نرخ کاهش 6.25 10 18.8 30 56 90 131 168 270 506 810
بدون بار جریان (ma) <120 <120 <120 <120 <120 <120 <120 <120 <120 <120 <120
بدون بار RPM 1600 1000 S31 333 178 111 76 S9 37 20 12
گشتاور بار (Kg,cm) 0.3 0.38 0.7 1.14 2.1 3.4 5 6.3 10 19 30
بارگذاری RPM 1120 800 424 266 412 88 60 47 29 16 9
جریان بارگذاری (ma) <400 <400 <400 <400 <400 <400 <400 <400 <400 <400 <400
حداکثر گشتاور (Kg.cm) 1 1.S2 2.8 4.5 8.4 13 20 25 حداکثر 40 کیلوگرم
طول جعبه دنده (rrm) 19 19 22 22 24 24 26.5 26.5 26.5 29 29

JGB37-3530 نرخ ولت DC24V

نرخ کاهش 6.25 10 18.8 30 56 90 131 168 270 506 810
بدون بار جریان (ma) <S0 <50 <50 <50 <50 <50 <50 <50 <50 <50 <S0
بدون بار RPM 960 600 319 200 107 66 45 35 22 12 7
گشتاور بار (Kg,cm) 0.2 0.29 0.54 1.1 1.6 2.61 3.7 4.8 7.8 14 23
بارگذاری RPM 672 480 255 160 85 52 36 28 18 10 5.6
جریان بارگذاری (ma) <100 <100 <100 <100 <100 <100 <100 <100 <100 <100 <100
حداکثر گشتاور (Kg.cm) 1 1.16 2.1 4.4 6.4 10 14.8 19 حداکثر 31 کیلوگرم
طول گیربکس (میلی متر) 19 19 22 22 24 24 26.5 26.5 26.5 29 29

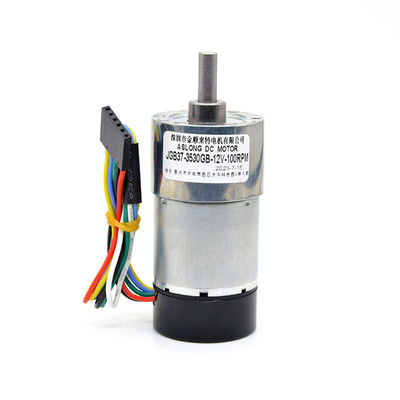

شما می توانید موتور JGB37-3530 را با انکودر خریداری کنید 37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 3
اگر فقط می خواهید موتور جداگانه داشته باشید، می توانید فقط موتور JGB37-3530 را انتخاب کنید. 37 میلی متر 12 ولت 24 ولت 1600 دور در دقیقه موتور چرخ دنده ای با گشتاور بالا شفت غیر عادی با رمزگذار 4
ما همچنین موتور 3530C را ارائه می دهیم
