جزئیات محصول:
|
| استفاده: | برای ربات ماشین الکترونیکی هوشمند | کموتاسیون: | برس خورده |
|---|---|---|---|
| سرعت (RPM): | 15-2000 دور در دقیقه | تایپ کنید: | موتور دنده 545 Dc با رمزگذار |
| بهره وری: | IE 1 | ساخت و ساز: | آهنربای دائمی |
| مواد: | فولاد ضد زنگ | ولتاژ: | 6V/12V/24V |
| برجسته: | موتور دنده کاهش سرعت 2000 دور در دقیقه,موتور دنده کاهش سرعت Rosh,موتور دنده مینی فلزی 2000 RPM |
||

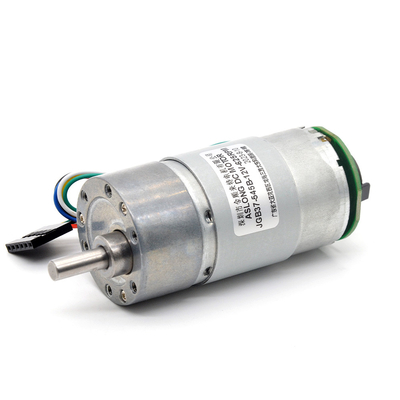

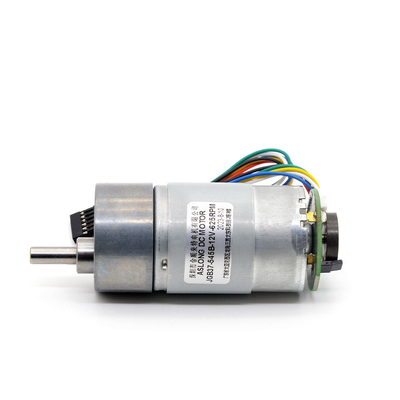

2000 دور در دقیقه موتور چرخ دنده ای کاهش سرعت فلزی با گشتاور 24 ولت DC با انکودر
موتور دنده 24 ولت DC 15 تا 2000 دور در دقیقه با کاهش سرعت گشتاور بالا با انکودر هولزر و گیربکس فلزی
موتور دنده کاهش سرعتمشخصات
① نام موتور: DC Geared Motor With Encoder
② ولتاژی که می توانید برای این موتور انتخاب کنید DC 6V است.DC 12V و DC 24V
③ پس از انتخاب ولتاژ موتور، می توانید یکی از سرعت های زیر را برای خرید انتخاب کنید.سرعت های زیر به سرعت بدون بار موتور اشاره دارد نه سرعت بار.
به عنوان مثال، 4RPM به این معنی است که موتور 4 بار در دقیقه بدون بار می چرخد.
DC 6V;می توانید سرعت بدون بار را انتخاب کنید:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V;می توانید سرعت بدون بار را انتخاب کنید:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V;می توانید سرعت بدون بار را انتخاب کنید:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
یکی از سرعت ها را انتخاب کنید، گشتاور نامی بار مربوطه وجود خواهد داشت، بنابراین هنگام انتخاب سرعت بدون بار موتور، توصیه می کنیم به جای اینکه به گشتاور نامی بار موتور با توجه به بار پروژه مراجعه کنید. گشتاور استال موتور
سرعت موتور متفاوت است و گشتاور موتور نیز متفاوت است.به عنوان مثال، پارامتر موتوری که انتخاب می کنید 12 ولت 8 دور در دقیقه، گشتاور موتور 35 کیلو گرم سانتی متر، اگر پارامتر موتور انتخابی 12 ولت 1000 دور در دقیقه و گشتاور موتور 0.5 کیلو گرم سانتی متر است.بنابراین هرچه سرعت موتوری که انتخاب می کنید کمتر باشد، گشتاور موتور بیشتر می شود.برعکس، هرچه سرعتی که انتخاب می کنید بیشتر باشد، گشتاور موتور کمتر می شود.
برخی افراد شک خواهند کرد.در صورت خرید حداکثر دور این موتور مانند 1000 دور در دقیقه، اگر دور موتور را از 1000rpm به 8rpm کاهش دهیم، زمانی که موتور در 8rpm کار می کند، آیا گشتاور موتور می تواند به 35KG برسد؟
این غیر ممکن است.هنگامی که سرعت موتور تنظیم می شود، با کاهش سرعت، گشتاور موتور نیز کاهش می یابد.به عنوان مثال سرعت موتوری که خریداری کرده اید 1000 دور در دقیقه و گشتاور موتور 0.5 کیلوگرم بر سانتی متر است.با کاهش سرعت موتور، گشتاور موتور کمتر از 0.5 کیلوگرم خواهد بود.اگر سرعت موتور بسیار کاهش یابد، گشتاور موتور نیز بسیار کاهش می یابد.
در صورت خرید کمترین سرعت این موتور مانند 8 دور در دقیقه، گشتاور موتور 35 کیلوگرم است، اگر دور موتور را از 8 دور در دقیقه به 1 دور در دقیقه کاهش دهید، گشتاور موتور نیز کمتر از 35 کیلوگرم خواهد بود.
بنابراین باید در نظر داشته باشید که آیا گشتاور نهایی موتور پس از کاهش سرعت موتور می تواند به بار پروژه شما برسد یا خیر.در غیر این صورت، باید سرعت های پایین تر یا موتورهای دیگر را انتخاب کنید.
شما می توانید در مورد اصل تغییر گشتاور با سرعت با ما تماس بگیرید، ما می توانیم به شما کمک کنیم از اشتباه خرید جلوگیری کنید، با تشکر!
④ با فرض اینکه پارامترهای موتوری که خریداری می کنید 12v 8rpm باشد، محدوده سرعت قابل تنظیم موتور 0rpm تا 8rpm است، یعنی سرعتی که برای خرید انتخاب می کنید محدوده قابل تنظیم حداکثر سرعت است.
⑤ جهت چرخش موتور: CW یا CCW، پشتیبانی معکوس.
با تغییر نحوه اتصال الکترودهای مثبت و منفی، چرخش در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت موتور را کنترل کنید.
⑥ شکل شفت موتور: قطر شفت موتور 6 میلی متر است، لطفاً برای تمام ابعاد موتور به نمودار اندازه زیر مراجعه کنید.
⑦ مواد چرخ دنده: چرخ دنده های فلزی باعث می شود موتور بیشتر دوام بیاورد
⑧ موتور هنگام کار صدای استاندارد دارد.اگر پروژه شما الزاماتی برای صدای کار موتور دارد، لطفا قبل از خرید با ما مشورت کنید.ما به شما چند پیشنهاد خواهیم داد.متشکرم.
وقتی موتور معکوس می شود، صدای کار موتور بیشتر از چرخش رو به جلو خواهد بود که طبیعی است.
⑨ این موتور برای انواع دستگاه های هوشمند مناسب است، اما قبل از خرید باید به دقت بررسی کنید که آیا اندازه، ولتاژ، سرعت و گشتاور موتور برای دستگاه شما مناسب است یا خیر.
در ادامه به معرفی رمزگذار می پردازیم
① سیگنال خروجی: موج مربعی (پیش فرض) فاز AB
② محدوده دمای عملیاتی: -40 درجه سانتیگراد تا 120 درجه سانتیگراد
③ این رمزگذار یک رمزگذار مغناطیسی افزایشی دو کاناله و سه کاناله است.برای استفاده در محیط های سخت مناسب است.هر رمزگذار مغناطیسی دارای یک شبکه مغناطیسی و حساسیت مغناطیسی برای تشخیص موتور است.خروجی دارای دو کانال با زاویه فاز مربعی 90 درجه موج مربع است.موتور یک بار می چرخد و سیگنال های A و B هر کدام 16 پالس می دهند.
④ مشخصات رمزگذار: AB رمزگذار دو فاز ولتاژ سیگنال پایه 17 سیم 3.3 ولت یا 5 ولت
⑤ مشخصات سیم کشی: کانکتور ترمینال XH2.5-6PIN

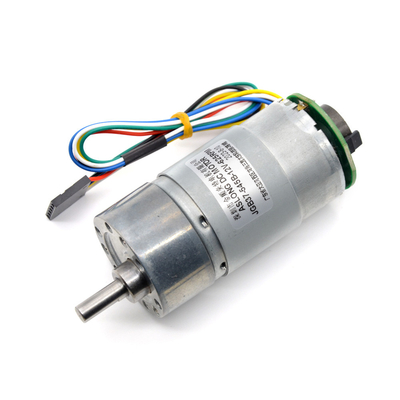

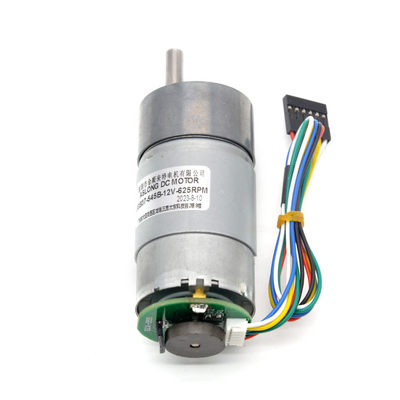

معرفی اتصال رمزگذار
(1) خط قرمز: قطب مثبت موتور؛به قطب مثبت منبع تغذیه DC متصل شوید
(2) خط سیاه: قطب منفی موتور.قطب منفی منبع تغذیه DC را وصل کنید
(3) خط سبز: سنسور هال GND
(4) خط آبی: منبع تغذیه سنسور (Hall Sensor Vcc)
(5) خط زرد: سیگنال نقطه خروجی (سنسور سالن A Vout)
(6) خط سفید: نقطه خروجی سیگنال B (حسگر سالن B Vout)
دیتاشیت:
| مدل: JGB37-545B | بدون بار | در بار | غرفه | گیربکس طول |
|||||
| نرخ کاهش | ولت نامی | ||||||||
| سرعت | جاری | گشتاور | سرعت | جاری | گشتاور | جاری | |||
| V | دور در دقیقه | mA | کیلوگرم. سانتی متر | دور در دقیقه | آ | KG.CM | آ | میلی متر | |
| 6.3 | 6 | 500 | 100 | 0.2 | 400 | 0.45 | 1.5 | 1.8 | 19 |
| 10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
| 19 | 6 | 166 | 100 | 0.8 | 140 | 0.45 | 4.7 | 1.8 | 22 |
| 30 | 6 | 104 | 100 | 1.2 | 88 | 0.45 | 7.5 | 18 | 22 |
| 56 | 6 | 55 | 100 | 22 | 47 | 0.45 | 14 | 18 | 24 |
| 90 | 6 | 35 | 100 | 32 | 29 | 0.45 | 22 | 1.8 | 24 |
| 131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
| 168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | بان قفل شد | 265 |
| 270 | 6 | 11 | 100 | 10 | g | 0.45 | 35 | 265 | |
| 506 | 6 | 6 | 100 | 20 | 5 | 0.45 | 35 | 29 | |
| 810 | 6 | 4 | 100 | 32 | 3 | 0.45 | 35 | 29 | |
| 63 | 12 | 1000 | 200 | 0.5 | 800 | 1 | 3 | 5 | 19 |
| 10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
| 19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
| 30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
| 56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
| 90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | بان قفل شد | 24 |
| 131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
| 168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
| 270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
| 506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
| 810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
| 63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
| 10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
| 19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | اچ | 22 |
| 30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
| 56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | بان قفل شد | 24 |
| 90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
| 131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
| 168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
| 270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
| 506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
| 810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 | |
