جزئیات محصول:
|
استفاده: | لوازم خانگی، دوچرخه برقی | کموتاسیون: | برس خورده |
---|---|---|---|
سرعت (دور در دقیقه): | 12-1360 دور در دقیقه | تایپ کنید: | موتور دنده با رمزگذار |
بهره وری: | IE 1 | ساخت و ساز: | آهنربای دائمی |
مواد: | فولاد ضد زنگ | ولتاژ: | 6V/12V/24V |
برجسته: | موتورهای دنده DC کوچک 60 دور در دقیقه,موتورهای دنده DC کوچک انکودر 25 میلی متر,موتور dc رمزگذار 60 دور در دقیقه |

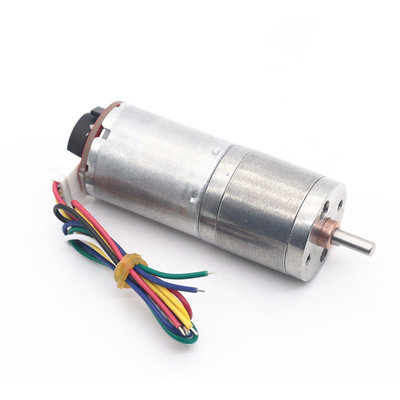

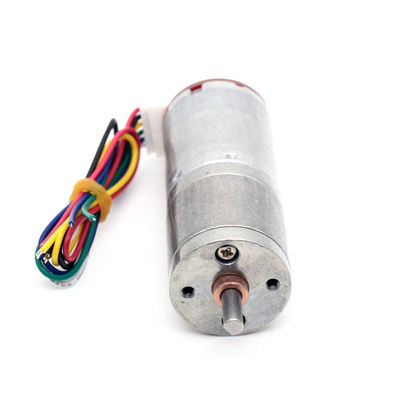

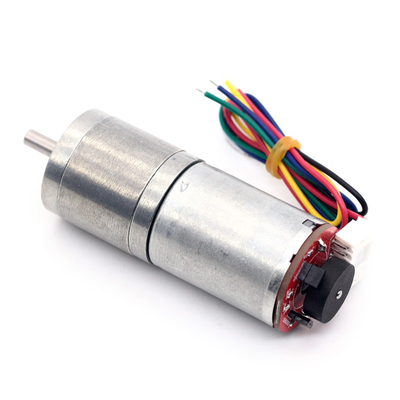

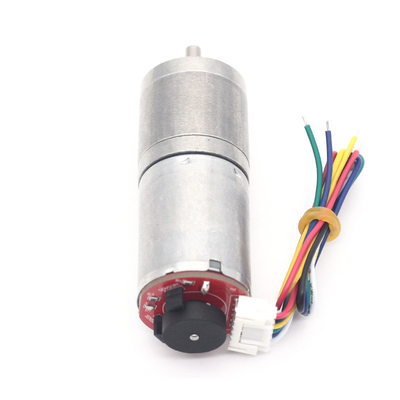

انکودر 25 میلی متری موتورهای دنده DC کوچک با گشتاور بالا 6 ولت 60 دور در دقیقه آهنربای دائمی
موتور دنده ای 25 میلی متری با انکودر 6 ولت 12 ولت 24 ولت موتور الکتریکی با گشتاور بالا
ولتاژ: DC6V 12V 24V
سرعت بدون بار: 12 دور در دقیقه، 16 دور در دقیقه، 35 دور در دقیقه، 60 دور در دقیقه، 77 دور در دقیقه، 130 دور در دقیقه، 170 دور در دقیقه، 280 دور در دقیقه، 620 دور در دقیقه، 1360 دور در دقیقه
خطا: ± 5%
قطر موتور: 24.5 میلی متر
طول بدنه موتور: 40 میلی متر
قطر شفت خروجی: 4 میلی متر (نوع D)
طول شفت خروجی: حدود 9.5 میلی متر
قطر گیربکس: 25 میلی متر
جزئیات اندازه گیربکس، لطفا جدول را ببینید
روش سیم کشی:
سیم قرمز - منبع تغذیه مثبت موتور (+) (تغییر مثبت و منفی موتور چرخش تغییر خواهد کرد)
سیم سفید - منبع تغذیه منفی موتور (-) (تغییر مثبت و منفی موتور چرخش تغییر خواهد کرد))
سیم زرد - بازخورد سیگنال (موتور یک دور دارای 11 سیگنال است)
سیم سبز - بازخورد سیگنال (موتور یک دور دارای 11 سیگنال است)
سیم آبی - منبع تغذیه رمزگذار (+) (3.3-5 ولت) مثبت است، نمی تواند اشتباه باشد
سیم سیاه - منفی منبع تغذیه رمزگذار (-) (3.3-5 ولت)، نمی تواند اشتباه باشد
دیتاشیت:
بدون بار | خروجی | غرفه | ||||||||
ولتاژ محاسبه شده | دور در دقیقه | فعلی | دور در دقیقه | فعلی | گشتاور (Kg.cm) | خروجی (W) | گشتاور (Kg.cm) | فعلی | نسبت (1:1) | سایز لارج) |
6 ولت | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
6 ولت | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
6 ولت | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
6 ولت | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
6 ولت | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
6 ولت | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
6 ولت | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
6 ولت | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6 ولت | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6 ولت | 16 | 80 | 13 | 380 | 9 | 2 | ممنوع | 900 | 377 | 27 |
6 ولت | 12 | 80 | 10 | 380 | 10 | 2 | ممنوع | 900 | 500 | 18 |
12 ولت | 1931 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
12 ولت | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
12 ولت | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
12 ولت | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
12 ولت | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
12 ولت | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
12 ولت | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
12 ولت | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
12 ولت | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
12 ولت | 22 | 50 | 17 | 240 | 10 | 4 | ممنوع | 1200 | 377 | 27 |
12 ولت | 17 | 50 | 13 | 240 | 14 | 4 | ممنوع | 1200 | 500 | 18 |
24 ولت | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
24 ولت | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
24 ولت | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
24 ولت | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
24 ولت | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
24 ولت | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
24 ولت | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
24 ولت | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
24 ولت | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
24 ولت | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24 ولت | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
